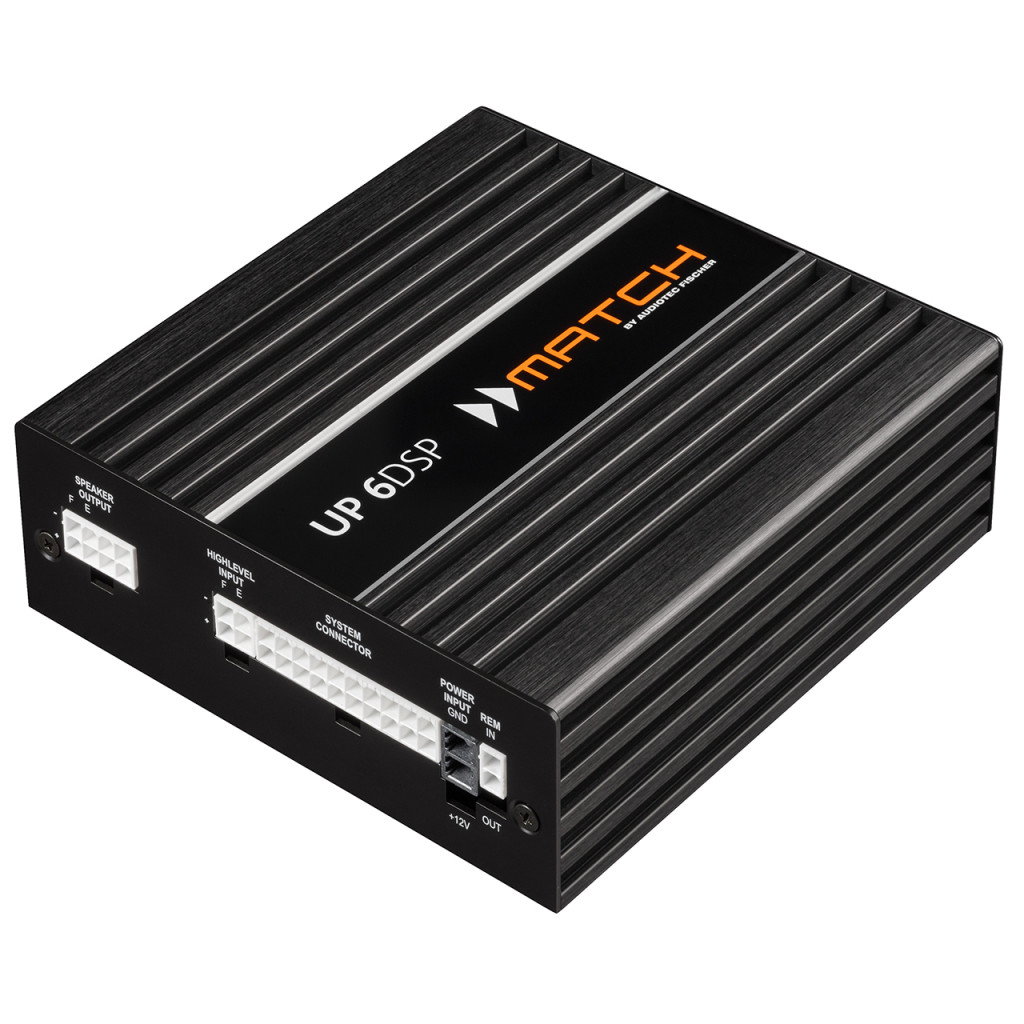

MATCH UP 6DSP
Kiváló hatékonyság a személyre szabott OEM-integrációkhoz
Az új UP 6DSP egy igazi univerzális készülék, amely nemcsak az eredeti hifi hangzáshoz nyújt erőt és dinamikát, hanem minden szükséges funkciót is biztosít a járműbe való könnyed integráláshoz.
Tökéletes frissítés szabványos hangrendszerekhez
A hat magas szintű bemenettel, egy optikai digitális bemenettel és a MATCH bővítőkártya-nyílással felszerelt UP 6DSP megbirkózik a meglévő szabványos hangrendszerekbe való zökkenőmentes integráció kihívásával. Az innovatív ADEP.3 áramkörnek, valamint a hat erősítőcsatornának és egy további előerősítő kimenetnek köszönhetően a nagy teljesítményű 7 csatornás DSP lehetővé teszi az egyedi hangsugárzó-konfigurációkat. Az erősítő teljesítménye még a nagyobb mélynyomókat is életre kelti, két kimeneti csatornája pedig lenyűgöző 160 W-ot ad le 2 Ohm mellett – ideális a különösen energiaigényes hangszórókhoz.
Virtuális csatornafeldolgozás – ma így működik a jeltovábbítás
A meglévő többcsatornás hangrendszerekhez való optimális alkalmazkodás megköveteli a sok DSP csatorna ésszerű kezelését és konfigurálását – így nem volt kérdés, hogy az UP 6DSP az Audiotec Fischer innovatív virtuális csatorna feldolgozásával is fel van szerelve .
Különösen akkor, ha az első, a hátsó és a középső rendszereket többutas rendszerekre osztják, a hagyományos útválasztási koncepciók gyorsan elérik a megvalósítás és a használhatóság határait. A többlépcsős "Virtual Channel Processing" a felismert, felhasználóbarát DSP PC-Tool szoftverrel együtt lehetővé teszi a rendkívül összetett rendszerkonfigurációk feltérképezését és a szabadalmaztatott FX hangszolgáltatásaink szabad hozzárendelését . Ezenkívül az azonos számú bemeneti és erősítőcsatornának köszönhetően az UP 6DSP kiváló példa az olyan alkalmazások számára, ahol az 1-1 útválasztás (IOR) van értelme.
ACO – Fejlett 32 bites CoProcessor platform
Természetesen az UP 6DSP saját fejlesztésű, 32 bites ACO platformunkkal van felszerelve, amely nemcsak az összes vezérlési feladatot ultragyorsan átveszi, hanem egy csomó audiofunkciót is kezel: fantasztikus hangeffektusokat, mint például az Augmented Bass Processing vagy a Real Center be vannak építve, valamint egy csatornától elválasztott bemeneti EQ, beleértve a bemeneti jelanalizátort (ISA) az OEM rádiók bemeneti jeleinek egyszerű elemzéséhez és kompenzálásához, amelyek már tartalmaznak egy hangbeállítás alapértelmezés szerint.
Kompakt kialakítás a rugalmas beépítési lehetőségekhez
Az UP 6DSP lenyűgöz erőteljes, de kompakt kialakításával, amely még szűk helyekre is egyszerű telepítést tesz lehetővé.
DSP PC-Tool 5 feat. TuneEQ – Erőteljes funkciók a tökéletes hangzásért
Természetesen a MATCH UP 6DSP egyszerűen konfigurálható a professzionális és kivételesen intuitív DSP PC-Tool 5 segítségével . Az ismert, számos beállítási lehetőség nem hagy kívánnivalót maga után, és rendkívül precíz hangbeállítást garantál bonyolult rendszerkonfigurációk esetén is. Az új, szabadalmaztatott TuneEQ funkciónak köszönhetően pedig az automatizált frekvenciaválasz-korrekciót, sok időt takaríthat meg a hang optimalizálása során.
Jellemzők
- Ultra hatékony 6 csatornás erősítő 1 csatornás vonalkimenettel és 7 csatornás DSP-vel
- Tökéletes az akár 6 csatornás szabványos hangrendszerek frissítéséhez
- Opcionális kábelköteg a meglévő többcsatornás gyári hangrendszerekbe való egyszerű integráláshoz
- Rendkívül erős 64 bites „fixpontos” audio DSP
- ACO – Fejlett 32 bites CoProcessor platform a kiterjesztett funkciókészlethez
- ISA (Input Signal Analyzer) és InputEQ a bemeneti jelek egyszerű elemzéséhez és kompenzálásához
- DLC (Dynamic Loudness Control) és RTC (Remote Tone Control) a magas és mély hangok hangerőtől függő dinamikus beállításához
- Saját fejlesztésű TuneEQ funkció a bemeneti, virtuális és kimeneti hangszínszabályzók automatikus beállításához
- SFX (DSP hangeffektusok) – kiterjesztett mélyhang-feldolgozás, RealCenter & Co.
- Intelligens 6 csatornás magas szintű bemenet ADEP.3 áramkörrel
- 1:1 IOR (Input-to-Output Routing) – ugyanannyi magas szintű bemenet és erősítő kimenet
- A VCP (Virtual Channel Processing) még rugalmasabb konfigurációt tesz lehetővé rendkívül összetett hangrendszerekhez

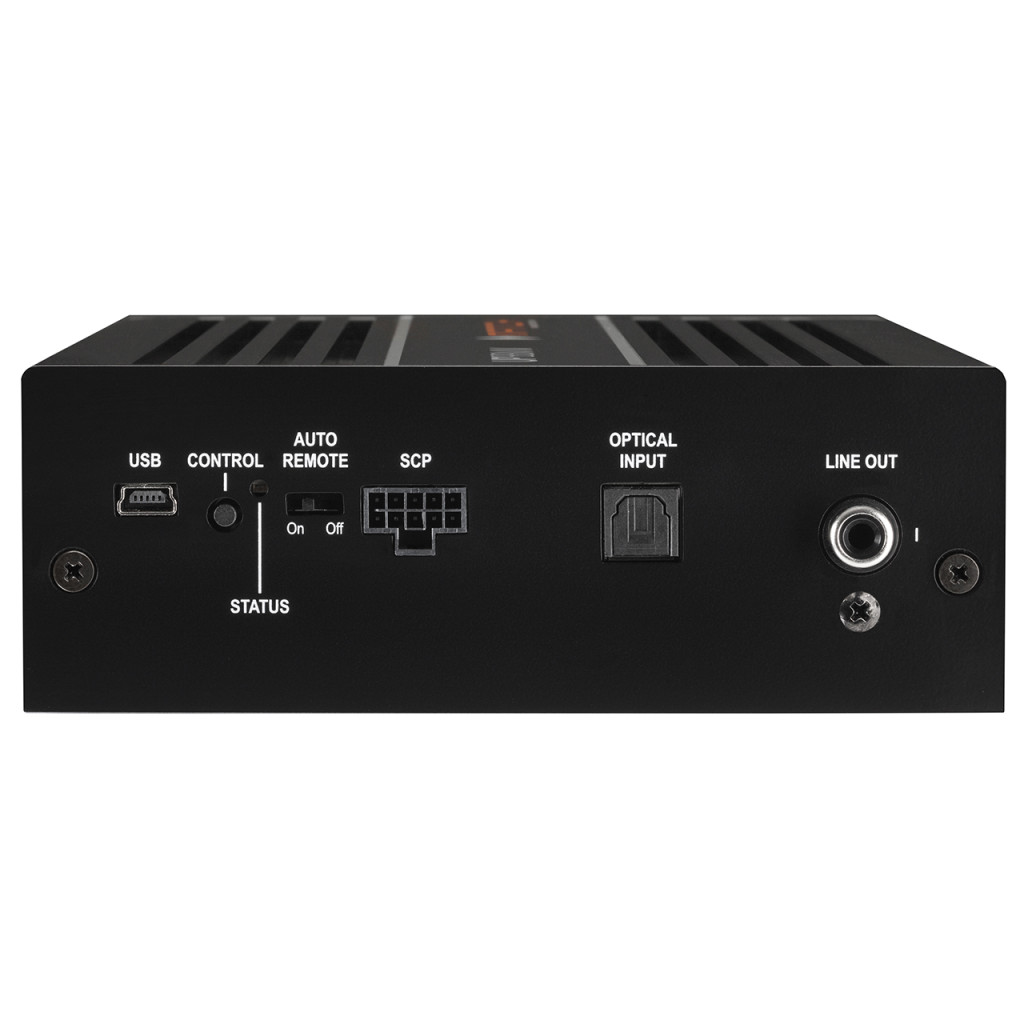

- MATCH Extension Card slot (MEC) a rendszerbővítésekhez, mint például a Bluetooth® HD Audio Streaming, a nagy felbontású audio streaming USB-n keresztül stb.
- Optikai bemenet SPDIF formátumban 12 és 96 kHz közötti mintavételezési frekvenciával
- Mono RCA kimenet külső erősítő, pl. mélynyomó erősítő csatlakoztatásához
- SCP (Smart Control Port) az olyan opcionális tartozékokhoz, mint a DIRECTOR , CONDUCTOR & Co.
- Automatikus távirányító kapcsoló
- Start-Stop képes tápegység kiterjesztett bemeneti feszültségtartománnyal akár 18 V-ig – ideális a modern elektromos járművekhez
- Kompakt kialakítás alacsony hőelvezetéssel a rendkívüli hatékonyságnak köszönhetően
Megjegyzés: „A Bluetooth ® szóvédjegy és logók a Bluetooth SIG, Inc. bejegyzett védjegyei, és ezeknek az Audiotec Fischer GmbH-nak a használata licenc alapján történik. Az egyéb védjegyek és kereskedelmi nevek a megfelelő tulajdonosaik.
DSP jellemzők
TuneEQ
A TuneEQ egy rendkívül rugalmas és különösen könnyen használható funkció az automatizált frekvenciaválasz-korrekcióhoz. Audiocsatornánként vagy csatornapáronként egyetlen mérés elegendő egy megfelelő mérőmikrofonnal (pl. az MTK1-ünkkel), hogy a TuneEQ függetlenül és pontosan beállítsa a hangszínszabályzókat a kívánt referenciagörbére. A TuneEQ a parametrikus hangszínszabályzó teljes funkciókészletét használja, beleértve a középfrekvenciát, a Q-tényezőt és az erősítés beállítását. És mivel az ehhez szükséges rendkívül összetett aritmetikai műveletek a háttérben futnak, sok időt takaríthat meg a hangzás TuneEQ-val történő optimalizálásakor.
RealCenter
A „RealCenter” funkció az Audiotec Fischer által kifejlesztett algoritmus, amely kiemeli a zenei információkat, amelyek a bal és a jobb első csatornában is jelen vannak, így egyedi középső jelet hoz létre. Az elterjedt eljárásokkal ellentétben, ahol csak a csatornákat összegzik, a középső jel intenzitását is dinamikusan szabályozza a bal és a jobb csatorna sztereofon információtartalma.
Bonyolultan hangzik, de ez a hatás megdöbbentő: Ez azt jelenti, hogy ha csak a bal vagy a jobb csatorna ad hangjelet, a középső csatorna nem reprodukál jelet. Elterjedt algoritmusok esetén a középső csatorna hangereje csak 6 dB-lel (= fele hangerő) csökken. Az Audiotec Fischer „RealCenter” egyedülálló, kibővített hangbeállítást tesz lehetővé a sofőr és a társvezető számára egyszerre! Ezért a hagyományos középső csatorna hátrányai, mint például a tolakodó, kis hangszíntér, már a múlté.
Kiterjesztett basszus feldolgozás
Az Audiotec Fischer szabadalmaztatott „Augmented Bass Processing”, amely a két forradalmi hangzási funkcióból, a „Dynamic Bass Enhancement” és „SubXpander”-ből áll, kifejezetten a mélysugárzók mélyhang-visszaadásának drámai javítására lett kifejlesztve.
A „Dynamic Bass Enhancement” zseniálisan ötvözi a maximális mély basszust és a legmagasabb hangnyomást – függetlenül a zenei stílustól vagy a fejegység hangszínszabályzóitól. A bemeneti jeltől függően a „Dynamic Bass Enhancement” az alacsonyabb frekvenciatartományt éri el, és változtatja a szubszonikus szűrő vágási frekvenciáját. Az eredmény lényegesen erősebb és mélyebb basszusválasz alacsony és közepes hangerő mellett, anélkül, hogy fennállna a mélyhangsugárzó sem mechanikus, sem elektromos túlterhelésének veszélye nagy hangerő mellett. Egyszerűen lenyűgöző, hogy milyen basszus teljesítmény érhető el hirtelen.
Ha még mélyebb basszus-reprodukciót szeretne, a „SubXpander” kiegészítőleg aktiválható. Ezért az 50 és 100 Hz közötti frekvenciatartományban a szubharmonikus hangok hozzáadódnak az alaphangokhoz.
Műszaki adatok
| Kimeneti teljesítmény RMS / Max. |
|
| - @ 4 Ohm |
A-D csatornák: 4 x 65 Watt (min. 3 Ohm) |
| - @ 2 Ohm |
- |
| - @ 1 Ohm |
- |
| - áthidalva @ 4 Ohm |
- |
| - áthidalva @ 2 Ohm |
- |
| - Mélynyomó kimenet @ 4 Ohm |
E-F csatorna: 2 x 90 Watt |
| - Mélynyomó kimenet @ 2 Ohm |
E-F csatorna: 2 x 160 watt |
| Erősítő technológia |
GD osztály |

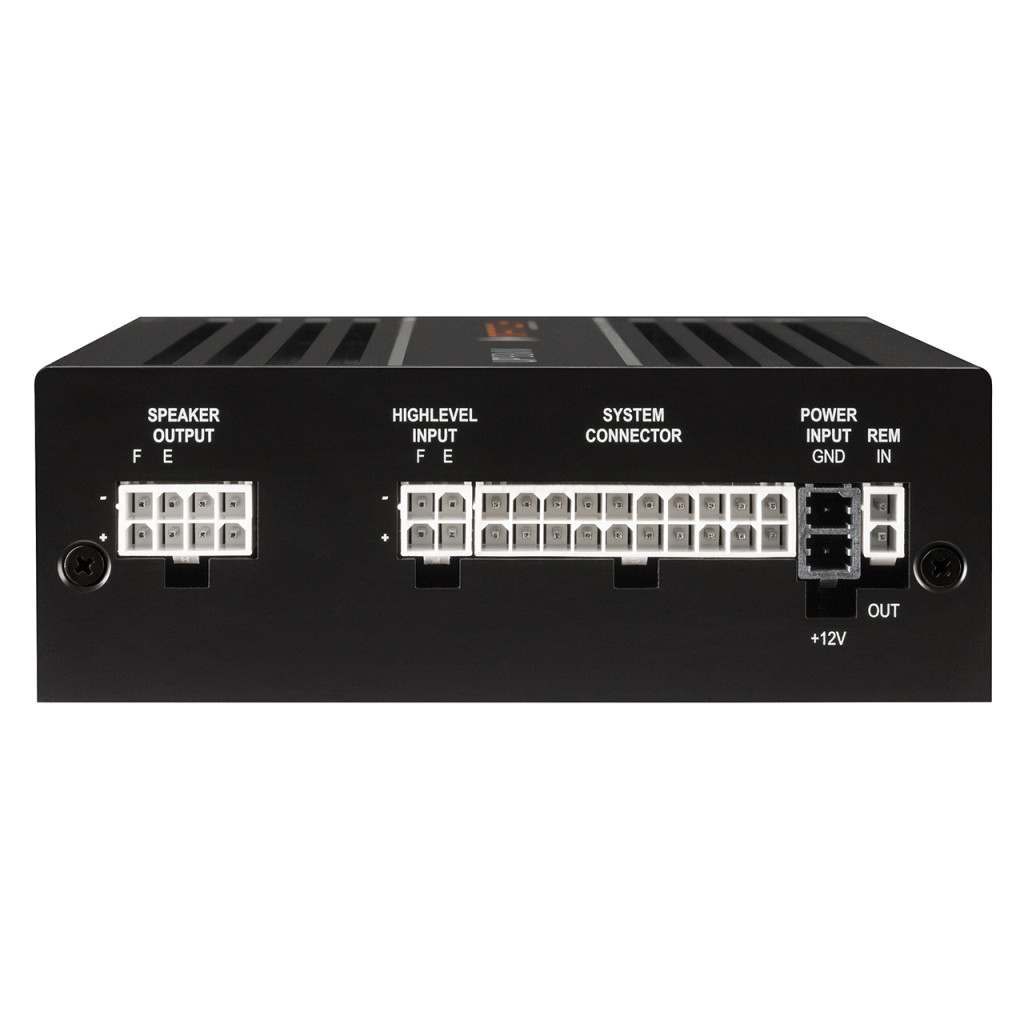

| Bemenetek |
6 x magas szintű hangszóró bemenet
1 x optikai SPDIF (12 - 96 kHz)
1 x MEC
1 x távirányító bemenet |
| Bemeneti érzékenység |
2,8-11 volt |
| Bemeneti impedancia RCA |
- |
| Bemeneti impedancia magas szint |
9 - 33 Ohm ADEP.3-mal |
| Kimenetek |
6 x hangszóró kimenet
1 x RCA / Cinch
1 x Remote Out |
| Kimeneti feszültség RCA |
3 Volt RMS |
| Frekvenciaválasz |
10 Hz - 22 000 Hz |
| DSP felbontás |
64 bites |
| DSP teljesítmény |
295 MHz (1,2 milliárd MAC művelet/másodperc) |
| Mintavételi gyakoriság |
48 kHz |
| DSP típus |
Audio jel processzor |
| Jelátalakítók |
A/D: BurrBrown
D/A: BurrBrown |
| Jel-zaj arányú digitális bemenet |
106 dB (A-súlyozott) |
| Jel/zaj arány analóg bemenet |
104 dB (A-súlyozott) |
| Torzítás (THD) |
< 0,03 % |
| Csillapítási tényező |
> 100 |
| Üzemi feszültség |
10,5–18 volt (max. 5 mp-ig 6 voltig) |
| Teljesítmény besorolás |
DC 12 V ⎓ 35 A max. |
| Üresjárati áram |
360 mA |
| Max. távoli kimeneti áram |
500 mA |
| Működési hőmérséklet tartomány |
-40°C és +70°C között |
| Biztosíték |
1 x 30 A LP-minibiztosíték (APS) |
| További funkciók |
Class GD technológia dinamikusan vezérelt
tápegységgel, 32 bites koprocesszorral, ADEP.3 áramkörrel, Start-Stop képességgel, intelligens vezérlőporttal, USB-vel, MEC foglalattal, automatikus távkapcsolóval, galvanikusan leválasztott vonalkimenettel |
| Méretek (Ma x Sz x Mé) |
46 x 130 x 130 mm |
Szállítási terjedelem
1 x MATCH UPGRADE erősítő UP 6DSP
5 x csatlakozókábel
1 x szerelőlapok és anyag
1 x USB kábel
1 x használati útmutató
